Рекуператор

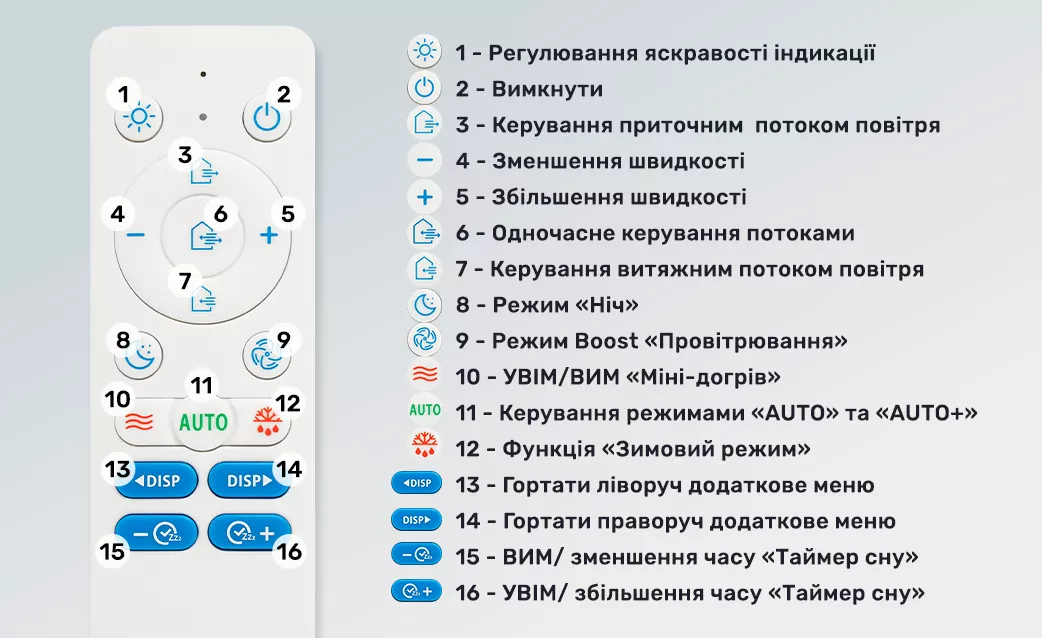

Пульт керування

Значення з панелі індикації рекуператора:

Температура витяжного повітря, °С

Температура припливного повітря, °С

Рівень еквіваленту вуглекислого газу

Показник якості повітря, TVOC

Відносна вологість повітря, Rh%

Показник ККД

Атмосферний тиск, мм рт.ст.

Інформаційна панель

Індикатор функції «Міні-догрів»

Індикатор функції «Зимовий режим»

Індикатор функції «AUTO» та «AUTO+»

Індикатор таймера сну

Індикатор забрудненості фільтра

РЕЖИМ ПАСИВНОЇ РОБОТИ

Пасивний режим — це робота рекуператора при відкритій кришці та вимкнених двигунах.
У цьому режимі повітря проходить через рекуператор природним шляхом, без участі вентиляторів.

Рух повітря відбувається завдяки різниці тиску та температури між приміщенням і зовнішнім середовищем.

Режим допускається для використання, коли різниця між зовнішньою та внутрішньою температурою не перевищує 5 °C.

РЕЖИМ РУЧНОГО КЕРУВАННЯ

Ручний режим є режимом роботи системи за замовчуванням.

Перемикання швидкісних рівнів повітрообміну здійснюється за допомогою кнопок «+» та «–» на пульті дистанційного керування.

Щоб увімкнути одночасне керування потоками (приплив і витяжка разом), натисніть відповідну кнопку двічі (2×) на пульті.

РЕЖИМ AUTO ТА AUTO+

Режим «AUTO» вмикається кнопкою AUTO на пульті дистанційного керування.
Режим «AUTO+» активується подвійним натисканням цієї ж кнопки.

На інформаційній панелі індикатор «AUTO» світиться зеленим кольором, що означає активний режим «AUTO».
Окремого індикатора для режиму «AUTO+» немає — при його ввімкненні на екрані короткочасно (близько 1 секунди) з’являється напис «AUTO+».

У цих режимах рекуператор працює за автоматичним алгоритмом, який самостійно підбирає оптимальні налаштування роботи на основі даних із датчиків у реальному часі.

• У режимі «AUTO» система регулює швидкість повітрообміну відповідно до зміни вологості та якості повітря.
• У режимі «AUTO+» алгоритм подібний, але знижує інтенсивність повітрообміну до комфортнішого рівня шуму (максимальна швидкість вентиляторів — 2).

Рекуператор автоматично збільшує або зменшує продуктивність залежно від показників датчиків, підтримуючи оптимальний мікроклімат у кімнаті без потреби ручного втручання.

РЕЖИМ РОЗДІЛЬНОГО КЕРУВАННЯ

Ця функція дозволяє окремо керувати припливним та витяжним потоками повітря.

На інформаційній панелі відображається поточний рівень потоку — від 1 до 5.

Щоб змінити налаштування за допомогою пульта:

• натисніть кнопку притоку або витяжки
• після цього встановіть потрібний об’єм повітря кнопками «+» або «–».

РЕЖИМ НІЧ

На інформаційній панелі відображається показник «1/5» — це означає, що система працює в режимі «Ніч».

Це мінімальний та найтихіший режим роботи рекуператора, спеціально призначений для комфортного використання під час сну.

Увімкнути режим можна кнопкою на пульті дистанційного керування.

РЕГУЛЮВАННЯ ЯСКРАВОСТІ ІНДИКАЦІЇ

Для зручного використання рекуператора у темну пору доби передбачено 6 рівнів яскравості підсвічування дисплея.

Регулювати яскравість можна кнопкою на пульті дистанційного керування — кожне натискання змінює рівень підсвічування.

ФУНКЦІЯ ТАЙМЕР СНУ

На панелі індикації відображається спеціальний значок таймера — це означає, що функцію активовано.

Таймер сну дозволяє автоматично вимкнути рекуператор через заданий проміжок часу.
Увімкнути функцію можна кнопкою таймера на пульті дистанційного керування.

Перемикання часу виконуються кнопками .
Після вибору налаштування на дисплеї відображається відповідний час, після завершення якого система автоматично вимикається.

Доступні інтервали таймера:
• 10 хв • 20 хв • 30 хв • 1 год • 1 год 30 хв
• 2 год • 3 год • 5 год • 9 год

РЕЖИМ BOOST (ПРОВІТРЮВАННЯ)*

На інформаційній панелі з’являється напис «BOOST» — це означає, що система працює в режимі провітрювання.

Це максимальний режим роботи рекуператора, який забезпечує найінтенсивніше оновлення повітря в приміщенні.

Увімкнути режим можна кнопкою на пульті дистанційного керування.

⚠️ Режим є нерегламентованим — система працює на максимальній потужності. Не рекомендується використовувати його постійно, лише короткочасно для швидкого провітрювання кімнати.

ФУНКЦІЯ ЗИМОВИЙ РЕЖИМ

Функція «Зимовий режим» призначена для забезпечення коректної роботи системи в холодну пору року.

Для запобігання виходу системи з ладу та забезпечення її стабільної роботи — використання «Зимового режиму» у супроводі з функцією «Міні-догрів» є обов’язковим за температури зовнішнього повітря нижче +4 °C.

Для запуску системи в холодну пору року увімкніть функцію «Зимовий режим» кнопкою на пульті. Після цього оберіть потрібний режим роботи системи вентиляції.

Після того, як час на таймері «Зимовий режим» мине (приблизно 1 хв), система вентиляції автоматично увімкнеться в обраний режим роботи.
У період очікування на дисплеї системи відображається напис «WAIT».
Двигуни системи вентиляції запускаються лише після завершення таймера «Зимовий режим».

Після вимкнення системи «Зимовий режим» працюватиме ще 30 хвилин, щоб запобігти обледенінню всередині, яке може спричинити зниження ефективності або утруднити відведення конденсату.

Індикатор на панелі індикації:

• Білий колір — функцію увімкнено, нагрівальні елементи перебувають у пасивному стані.
• Червоний колір — нагрівальні елементи працюють.

У даному рекуператорі нагрівальні елементи вмикаються автоматично при температурі припливного повітря до рекуперації нижче +4 °C, а вимикаються при +8 °C.

Якщо температура зовнішнього повітря вища за +18 °C, функція «Зимовий режим» недоступна.

ФУНКЦІЯ МІНІ-ДОГРІВ

Функція «Міні-догрів» вмикається кнопкою на пульті дистанційного керування.
Індикатор на інформаційній панелі світиться червоним кольором — це означає, що функцію активовано.

Під час роботи рекуператора в режимі «Ніч» із увімкненою функцією «Міні-догрів», температура припливного повітря може підвищитись на 3–5 °C, забезпечуючи приємне тепло у холодну пору.

Якщо температура зовнішнього повітря нижча за +4 °C, система обов’язково повинна працювати з увімкненими функціями «Міні-догрів» та «Зимовий режим» — це запобігає промерзанню теплообмінника та забезпечує правильний відвід конденсату.

При активації «Зимового режиму» функція «Міні-догрів» вмикається автоматично.

У даному рекуператорі функції «Міні-догрів» та «Зимовий режим» автоматично вмикаються при увімкненому автоматичному режимі (AUTO), якщо температура припливного повітря до рекуперації нижча за +4 °C, і вимикаються при підвищенні температури вище +8 °C.

Базуючись на показниках внутрішніх датчиків температури, система може автоматично активувати або вимикати ці функції залежно від умов роботи.

ФУНКЦІЯ РОЗМЕРЗАННЯ

У холодний період при неправильній експлуатації рекуператора може виникнути обледеніння теплообмінника, що призводить до:

• зниження ефективності роботи (ККД),
• накопичення конденсату в системі,
• обмерзання двигунів.

Якщо з’явились ознаки обледеніння, виконайте такі дії:

1. Увімкніть рекуператор.
2. Вимкніть приплив і витяжку.
3. Закрийте передню кришку.
4. Увімкніть функцію «Міні-догрів».
5. Зачекайте 60 хвилин для розмерзання системи.

Після цього увімкніть рекуператор у потрібний режим роботи.
Якщо ситуація не покращилась — повторіть алгоритм ще раз.
